Granitne vs. liveno-gvozdene baze mašina: proizvođači, precizne primjene i industrijske usporedbe

U modernoj preciznoj proizvodnji, izbor baze mašine je ključan za postizanje visoke tačnosti, stabilnosti i dugoročne pouzdanosti. Industrije, od proizvodnje poluprovodnika do visokoprecizne optike, sve se više oslanjaju na baze koje pružaju konzistentne strukturne performanse. Među najčešće spominjanim materijalima u ovom kontekstu su granit i liveno gvožđe. Svaki od njih ima različita fizička svojstva, prednosti i ograničenja koja utiču na dizajn sistema, održavanje i troškove životnog ciklusa.

Ovaj članak istražuje razlike između baza mašina od granita iBaze mašina od lijevanog željeza, ističe vodeće proizvođače granitnih baza za mašine i ispituje razmatranja preciznih baza za mašine u savremenim industrijskim primjenama. Diskusija odražava trendove u Evropi i Sjevernoj Americi i usklađena je s ponašanjem pretrage inženjera i stručnjaka za nabavku koji traže pouzdano tehničko savjetovanje.

Uloga baza preciznih mašina

Precizna baza mašine je više od puke noseće strukture - ona definiše referentnu geometriju za sisteme kretanja, mjerne instrumente i operacije rezanja ili montaže. Stabilnost, termičko ponašanje i karakteristike prigušenja vibracija baze direktno utiču na performanse sistema i ponovljivost mjerenja.

Ključne funkcije

1. Strukturna podrška:Pruža krutost montiranim komponentama i osigurava dimenzijsku stabilnost pod opterećenjem.
2. Prigušivanje vibracija:Smanjuje prenos vibracija iz okoline ili rada na osjetljive komponente.
3. Termička stabilnost:Minimizira širenje ili skupljanje s promjenama temperature kako bi se održalo poravnanje i kalibracija.
4. Dugovječnost:Osigurava konzistentne performanse tokom dugih perioda korištenja uz minimalno održavanje.

Razumijevanje ovih funkcija pomaže inženjerima da procijene opcije materijala i optimiziraju dizajn mašina.

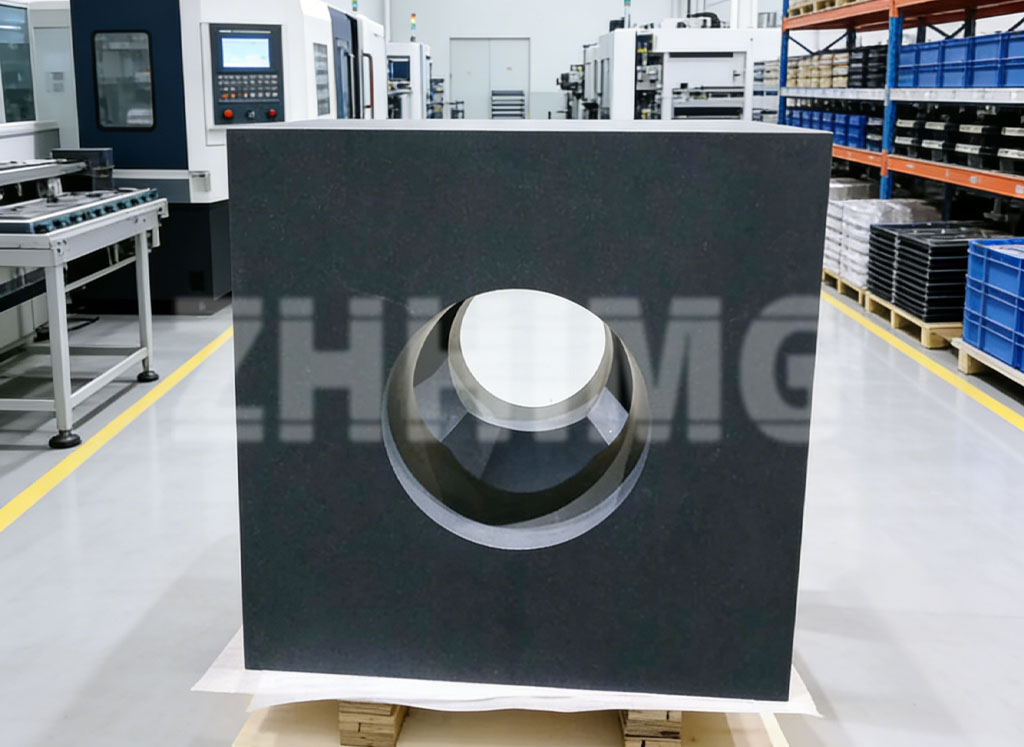

Granitne baze za mašine: Svojstva i prednosti

Granit je dugo bio preferirani materijal za visokoprecizne baze, posebno ukoordinatne mjerne mašine (CMM), laserski sistemi i platforme za optičku inspekciju.

Fizička svojstva

• Nisko termičko širenje:Granit pokazuje minimalne dimenzijske promjene s fluktuacijama temperature, što doprinosi stabilnom poravnanju.
• Visoka gustina mase:Njegova inherentna masa efikasno prigušuje vibracije.
• Izotropno ponašanje:Ujednačena fizička svojstva u svim smjerovima smanjuju savijanje ili deformaciju pod opterećenjem.
• Otpornost na koroziju:Za razliku od metala, granit ne oksidira niti se degradira, te zahtijeva malo ili nimalo zaštitnog tretmana.

Prednosti u preciznim primjenama

• Prigušivanje vibracija:Granit prirodno apsorbira visokofrekventne vibracije, poboljšavajući mjerenje i ponovljivost procesa.
• Dugoročna stabilnost:Održava ravnost i ispravnost tokom decenija uz minimalno održavanje.
• Dimenzionalna tačnost:Idealno za primjene koje zahtijevaju uske tolerancije u mikronima.

Vodeći proizvođači

Proizvođači baza za granitne mašine specijalizovani su za visokoprecizno lepanje,završna obrada površine, i procese kontrole kvaliteta za isporuku ravnih, stabilnih platformi. Vodeći globalni dobavljači uključuju kompanije sa ISO 9001, ISO 14001 i CE certifikatima koji osiguravaju dosljedan odabir materijala, mašinsku obradu i standarde inspekcije.

Osnove mašina od lijevanog željeza: Svojstva i primjena

Liveno gvožđe je istorijski bilo osnova tradicionalne konstrukcije alatnih mašina i ostaje uobičajeno u primjenama koje zahtevaju visoku krutost i nosivost.

Fizička svojstva

• Viši koeficijent termičkog širenja:Osjetljiviji na promjene temperature u poređenju sa granitom.
• Umjereno prigušenje:Grafitne inkluzije u sivom livu pružaju određenu apsorpciju vibracija, ali manje nego granit.
• Visoka krutost:Odlična otpornost na savijanje i deformaciju pod velikim opterećenjima.

Prednosti i slučajevi upotrebe

• Primjene za teške uvjete rada:Dobro pogodno za alatne mašine,CNC glodalice, i veliki industrijski sistemi.
• Isplativost:Generalno niži troškovi materijala u poređenju sa visokokvalitetnim granitom.
• Obradivost:Može se lako obraditi u složene geometrije i integrirati s mehaničkim karakteristikama.

Ograničenja

• Termalna osjetljivost:Zahtijeva kontrolu okoline ili aktivnu kompenzaciju u visokopreciznim zadacima.
• Potrebe za održavanjem:Osjetljivo na koroziju; može zahtijevati periodično obnavljanje radi održavanja tačnosti.

Komparativna analiza: Granit u odnosu na liveno gvožđe

Implikacije za dizajnere

Granit se preferira tamo gdje su prioriteti prigušivanje vibracija, termička stabilnost i ultrapreciznost. Liveno željezo ostaje pogodno za teške operacije gdje su krutost i nosivost važniji od apsolutne stabilnosti na mikrometarskom nivou.

Odabir prave baze precizne mašine

Inženjeri moraju procijeniti nekoliko faktora pri odabiru između granitnih i baza od lijevanog željeza:

1. Zahtjevi za prijavu:Odredite potrebnu preciznost, opterećenje i uslove okoline.
2. Budžetska razmatranja:Uravnotežite troškove materijala s prednostima performansi i održavanjem tokom cijelog životnog vijeka.
3. Integracija sistema:Razmotrite kompatibilnost s pokretnim platformama, senzorima i pomoćnom opremom.
4. Stručnost dobavljača:Surađujte s iskusnim proizvođačima kako biste osigurali kvalitetu i usklađenost sa standardima preciznosti.

Studije slučaja i primjeri iz industrije

Koordinatne mjerne mašine (CMM)

Granitne baze su standardne kod visokopreciznih CMM-ova zbog svoje stabilnosti i otpornosti na habanje. Baze od lijevanog željeza mogu se koristiti u većim, manje kritičnim sistemima gdje se očekuju velika opterećenja.

Sistemi za lasersko rezanje i metrologiju

Granitne baze pružaju prigušivanje vibracija neophodno za lasersku obradu, poboljšavajući kvalitet rezanja i smanjujući greške u mikro-razmjernim primjenama.

Mašinski alati

Liveno gvožđe ostaje dominantan izbor za platforme za glodanje i obradu gdje teški radni komadi i velike sile rezanja zahtijevaju značajnu krutost i strukturni integritet.

Zaključak

I granitne i liveno gvožđe mašinske baze igraju ključnu ulogu u preciznoj proizvodnji. Granit se ističe u primjenama koje zahtijevaju ultra stabilnost, prigušivanje vibracija i termičku konzistentnost, što ga čini idealnim za CMM-ove, laserske sisteme i optičku metrologiju. Liveno gvožđe je pogodnije za teške alatne mašine gdje dominiraju krutost i nosivost.

Saradnja sa iskusnim proizvođačima baza za mašine od granita osigurava ispunjavanje zahtjeva za preciznošću uz minimiziranje dugoročnog održavanja. Pažljivom procjenom potreba primjene, uslova okoline i svojstava materijala, inženjeri mogu odabrati najprikladniju bazu kako bi maksimizirali performanse i pouzdanost precizne opreme.
